Tác dụng của biến dòng điện:

Biến dòng điện được sử dụng rộng rãi trong hệ thống điện, nhiệm vụ của nó là cảm ứng dòng điện nhỏ từ dây dẫn có dòng điện lớn theo một tỷ lệ nhất định, sau đó cung cấp cho các thiết bị đo lường và bảo vệ rơ le. roulette

Khi chúng ta mở tủ phân phối điện, có thể thấy bên trong chứa nhiều biến dòng điện. Một số tủ chỉ có một chiếc, trong khi một số khác lại có tới năm hoặc sáu chiếc. Thực chất, tất cả đều lấy tín hiệu dòng điện từ thanh cái, chỉ khác nhau về mục đích đo lường mà thôi. sicbo Vậy những biến dòng này đóng vai trò gì trong tủ phân phối?

Một biến dòng điện:

Nếu chỉ có một biến dòng điện, tình huống này thường được dùng để lấy tín hiệu dòng điện từ một đường dây duy nhất. Ví dụ như mở rộng dải đo của đồng hồ điện một pha, đo dòng điện đường dây một pha, đo dòng điện đường dây ba pha cân bằng, hoặc lấy mẫu dòng điện cho bộ điều khiển công suất phản kháng.

• Mở rộng phạm vi đo của đồng hồ điện một pha chủ yếu đề cập đến việc nối dây một biến dòng điện và đồng hồ điện một pha;
• Đo dòng điện đường dây một pha tức là sử dụng một biến dòng điện và kết nối với ampe kế, sau đó đo dòng điện đường dây một pha.
• Đo dòng điện của đường dây ba pha cân bằng và đo dòng điện đường dây một pha tương tự nhau, vì dòng điện của từng pha trong đường dây ba pha cân bằng gần như bằng nhau.
• Mục đích kết nối bộ điều khiển công suất phản kháng với biến dòng điện là để lấy tín hiệu cường độ dòng điện và pha từ thanh cái thông qua biến dòng điện.

Hai biến dòng điện:

Nếu hai biến dòng điện đều được quấn trên cùng một thanh cái pha, thì chức năng của chúng tương tự như việc sử dụng một biến dòng. 88vin shop Nếu hai biến dòng được quấn trên hai thanh cái pha khác nhau, thì mục đích chính là đo dòng điện ba pha trong mạch ba pha cân bằng hoặc không cân bằng.

Khi ba pha không cân bằng, tổng véctơ của ba dòng điện bằng không. Khi chúng ta biết được dòng điện của hai pha, thì có thể suy ra được dòng điện của pha còn lại.

Ba biến dòng điện:

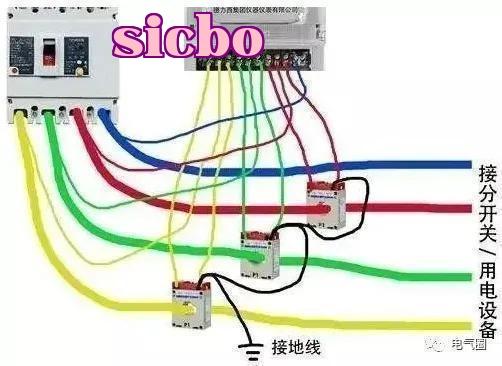

Việc sử dụng ba biến dòng điện thường được áp dụng để đo dòng điện ba pha cân bằng và không cân bằng; đồng thời cũng có thể kết nối với đồng hồ điện ba pha để đo lượng điện tiêu thụ; hoặc kết nối với rơ le nhiệt để mở rộng dải đo của rơ le nhiệt.
